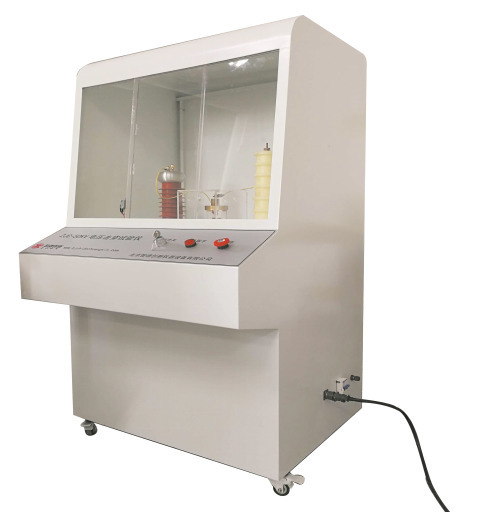

主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
该机满足GB1408.1-2006 GB1408.2-2006 GB/T1695-2005 GB/T3333 GB12656及ASTM D149 ASTM D 876、DIN53481、UNI4291IEC
耐电压介电击穿强度试验仪器具有防辐射功能，仪器试验门处为透明绝缘玻璃中夹有屏蔽网，在试验过程中，击穿瞬间会产生大的电流，同时对人身体有辐射危害，我公司这款仪器在此进行了屏蔽处理对人身危害减少到及至。
此仪器还具有照明功能，因为在试验过程中会有光线阴暗，可以应用到此功能，让使用者在试验过程中的观测更明显，有更优质的试验效果。
1 | 输入电压 | AC 220V |
2 | 输出电压 | AC 0--50kV DC 0-50 kV |
3 | 升压方式 | 连续升压、耐压 |
4 | 电器容量 | 5KVA |
5 | 高压分级 | 0--50kV |
6 | 击穿电压 | 0--50kV |
7 | 升压速率 | （100V-3000V/s） |
8 | 电压测量精度 | ≤ 1％ |
9 | 试验电压 | ０-50kV连续可调 |
10 | 试验方法 | 交流试验，直流试验 |
11 | 交流升压方式 | 1、匀速升压 2、梯度升压 3、耐压试验 |
12 | 直流升压方式 | 1、匀速升压 2、梯度升压 3、耐压试验 |
13 | 试验方式 | 绝缘试样空气中试验，绝缘试样浸油中试验 |
14 | 判停方式 | 电压判停，电流判停 |
15 | 试验介质 | 空气，试验油 |
16 | 过电流保护装置 | 试样击穿时在0.1S内切断电源 |
17 | 漏电电流 | 实时显示 |
18 | 电流可采集 | 可达到mA级 |
19 | 过电流保护装置 | 试样击穿时在0.01S内切断电源 |
20 | 运行环境 | 15～30℃的温度和0～85%的相对湿度下 |
21 | 试验环境 | 15度到25度，相对湿度60％到70％ |
1.设备主要由高压试验变压器、接触式调压器、伺服调速系统、采集系统、控制系统、自动放电等部分组成。
2.试验变压器输入由调压器输出给出，同时由采集系统实时采集高压输出，计算机根据电压，调整控制调压器旋转的调速系统，形成闭环，使调压过程更为平滑。且可满足极慢速升压要求。
3.自动区分交直流试验过程。若进行直流试验后，试验结束可自动进行放电操作，期间（未放电情况下）打开试验舱门，会有声光报警，警示危险！
安全防护：
1.过流保护：
1.1低压侧过流保护，保护高压变压器安全运行
1.2高压侧过流保护，保护电极表面不受电火花腐蚀
1.3超出预设漏电流，切断高压输出
2.高压断电保护：
1.1超量程自动切断高压输出
1.2实验过程中可手动关停高压输出
1.3电压跌落超过预设，切断高压输出
3.输出零点保护：
1.1实验开始前，若高压输出不在零位，给出提示
1.2若高压输出不在零位，强制回零
4.短路保护：
1.1高压输出短路，自动切断输出
1.2低压输入短路，自动断电
5.安全门保护：
1.1实验中无意开启舱门，自动切断输出
1.2实验舱门开启状态下，无法开始试验
1.3实验结束后，开启舱门切断高压输出
6.软件保护：
每次开始实验前，要求确认。否则弹出窗口
1.1高压准备开关按下，高压指示灯点亮
1.2实验舱门已关闭
1.3调压器复位（高压输出为零）
7.放电保护：
1.1直流试验后，开启舱门时声光报警，强制要求对均压球放电
8.漏电保护：
1.1独立接地保护
1.2漏电保护开关
无极调压功能：随着新材料的不断诞生。对其绝缘性能的检测要求也不断提高，前期的国内测试仪器，仅能做到固定的几档可选性升压速度，不能很好地满足试验需求。引入无极调压的概念后。升压速率可在一定范围内人为设置。能够较好的适应用户需求。
1，仪器安装时应具有独立的接地线。
2，在开机前，操作者要首先熟悉操作方法。
3，仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。
4，试验环境温度15度到25度之间，相对湿度60％到70％之间
5，试样击穿瞬间有火花产生并伴有声响，属正常现象。
6，每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。
7，每次进行试验前，必须检查仪器接地。
100kV以上电压试验在高压屏蔽室中进行，操作人员在屏蔽室外操作.试验操作门打开时，设备高压电源输入切断.高压侧无输出电压。150KV测试设备高压电极距离屏蔽室壁的*近距离大于650mm，试验时即使人接触箱壁也不会有危险
设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
六级高压安全断电控制：①总电源开关②高压断电开关（钥匙开关）③调压器复位开关④试验箱门安全开关⑤高压变压器输入侧限流空开⑥漏电保护开关
1 | 试验主机 | 一台 |
2 | 控制装置 | 一套 |
3 | 放电系统 | 一套 |
4 | 数据采集系统 | 一套 |
5 | 试验油盒 | 一只 |
6 | 试验软件 | 一套 |
7 | 联想商用台式计算机 | 一套 |
8 | 惠普打印机 | 一套 |
9 | 数据线 | 一根 |
10 | 电源线 | 一根 |
11 | 照明系统 | 一套 |
12 | 镊子 | 一把 |
13 | 保险丝 | 五只 |
14 | 产品使用说明书 | 一份 |
15 | 电器系统原理图 | 一份 |
16 | 产品合格证 | 一份 |
17 | 产品保修单 | 一份 |
18 | 装箱单 | 一份 |
19 | 不等径电极 | 一套 |
20 | 800*900*1500mm（长宽高） | 外形尺寸 |
21 | 设备重量 | 150KG |
22 | 设备 | 落地台式 |
23 | AC220V±10%、50Hz | 电源 |
